En 2 HP luftkompressor som löser ut en 20 A brytare en kall morgon är inte en defekt motor. Det är en elektrisk motorfysik som gör precis vad den ska göra: en enfas kondensator-startlindning drar kraftig låst rotorström, och kall olja i vevhuset höjer det vridmoment som behövs för att få upp pumpen i hastighet. Ändra startmetoden eller motorns utformning, så försvinner den störande trippen.
Det exemplet är anledningen till att den här artikeln finns. Det korta svaret bakom är detta: vridmomentet kommer från Lorentz-kraften som verkar på strömförande ledare, hastigheten kommer från balansen mellan matningsspänningen och den bakre EMF som rotorn genererar, och allt du betalar för i effektivitet är en kamp mot koppar- och järnförluster.
Resten av artikeln omvandlar dessa tre påståenden till specifikationerna du jämför varje dag – ramstorlek, servicefaktor, vridmoment med låst rotor, isoleringsklass och effektivitetsband – och flaggar de platser där fysiken rutinmässigt läses fel under valet.
Vad elmotorfysiken faktiskt styr
Varje nummer på ett motordatablad är den synliga utdata från en liten uppsättning fysiska relationer. När du kan matcha ett fältsymptom till den underliggande principen, slutar urvalet att vara gissningar.
| Princip | Vad det betyder inuti maskinen | Där det står på papper |
|---|---|---|
| Lorentzkraft (F = B·I·L) | Ström som flyter i en ledare inuti ett magnetfält upplever en kraft; appliceras vid rotorradien, blir den kraften vridmoment. | Nominellt vridmoment, vridmoment med låst rotor, genombrottsmoment. |
| Faradays lag och tillbaka EMF | Ledare som rör sig genom ett fält genererar en spänning som motverkar matningen, så rotorn måste sakta ner något innan nettoström kan flyta. | Olasthastighet kontra fullasthastighet, procentuell slirning. |
| Lenz lag | Inducerade strömmar motsätter sig alltid förändringen som skapade dem, vilket är anledningen till att rotorn jagar det roterande fältet istället för att köra ur det. | Rotationsriktning, det hårda taket vid synkron hastighet. |
| Roterande magnetfält | Tre strömmar förskjutna 120 grader producerar ett fält med konstant storlek som sveper runt statorn med synkron hastighet. | Jämnt vridmoment, låg vibration, inneboende självstartande. |
| Fasdelning | En enfasförsörjning ger ett pulserande fält utan rotation; en hjälplindning plus kondensator skapar en andra fas så att fältet kan vända. | Startmoment, startström, kondensatorvärde, start kontra körlindningar. |
| Magnetisk mättnad | Järn kan bara bära så mycket flussmedel; förbi knäet på B-H-kurvan köper extra ström nästan inget extra vridmoment. | Spänningstolerans och varför lågspänning överhettas snarare än att bara minska. |
Tre lagar som avgör om en motor startar och hur den går
Vridmoment är en kraft i en radie, inte ett marknadsföringsnummer
Motorvridmoment är Lorentz-kraften multiplicerad med rotorradie och ledarantal, vilket är anledningen till att vridmomentet stiger med strömmen - men bara tills järnet mättas eller lindningen överhettas. Den enda meningen förklarar formen på varje hastighet-vridmomentkurva du någonsin kommer att läsa.
För en NEMA Design B-motor ligger vridmomentet med låst rotor vanligtvis runt 150 till 200 procent av det nominella vridmomentet och nedbrytningsmomentet runt 200 till 300 procent. En fläkt eller centrifugalpump behöver nästan ingenting vid nollhastighet, så den startar lätt. En laddad transportör, en kolvpump eller en luftkompressor som bekämpar kall olja kan behöva 200 procent eller mer helt enkelt för att bryta sig loss. När en applikation stannar är den användbara frågan inte "är motorn tillräckligt stor?" men "vilken punkt på vridmomentkurvan misslyckas?"
Droppsäker enfas kondensatorstartmotor Enfas kondensatorstart ODP-motor, 1/3–2 HP över NEMA 56/140T-ramar, lämpad för utrustning som behöver brytmoment på enfasförsörjning. Visa produkt → Den praktiska vägen till mer avbrytande vridmoment på en enfasförsörjning är en kondensatorstartdesign: en stor elektrolytisk kondensator i hjälplindningen levererar det extra startmomentet och faller sedan ut när rotorn svänger.
Back EMF ställer in driftspunkten
En motor accelererar tills spänningen den genererar internt nästan tar bort matningsspänningen. Den genererade spänningen är tillbaka EMF, och den lilla återstoden är vad som faktiskt driver ström genom lindningen för att skapa vridmoment. Hastigheten styrs därför av frekvens och polantal, inte av belastning:
| polacker | Synkronhastighet (60 Hz) | Typisk fulllasthastighet | Vägledande slip |
|---|---|---|---|
| 2 | 3600 rpm | 3450-3520 rpm | 2,2–4,2 % |
| 4 | 1800 rpm | 1725-1760 rpm | 2,2–4,2 % |
| 6 | 1200 rpm | 1140-1170 rpm | 2,5–5,0 % |
| 8 | 900 rpm | 850-880 rpm | 2,2–5,6 % |
Halka är inte en defekt; det är mekanismen som låter ström flyta överhuvudtaget. Men det är också en lastmätare. En motor som går med 1 procent slirning är nästan obelastad och går med en dålig effektfaktor. En motor som kör långt förbi dess märkskyltsglidning är överbelastad och omvandlar skillnaden till rotorvärme.
Spänning beter sig med samma logik. Eftersom bakre EMF skalar med hastighet och fältstyrka måste en motor med 90 procent av märkspänningen dra märkbart mer ström för att hålla samma axelvridmoment. Den extra strömmen blir kopparförlust, och lindningen blir varmare precis i det ögonblick matningen är som svagast.
Tre faser roterar; en fas måste luras att rotera
En enfaslindning producerar ett fält som pulserar längs en axel istället för att rotera, så vid stillastående utvecklar den noll nettovridmoment och rotorn startar aldrig av sig själv. Att lägga till en hjälplindning och en kondensator förskjuter lindningens ström med ungefär 90 elektriska grader, vilket skapar ett andra fält som förskjuts i rum och tid - tillräckligt för att starta rotation. Därefter bär huvudlindningen lasten och hjälplindningen stannar antingen in som en löplindning eller faller ut genom en centrifugalbrytare eller relä.
Trefasmotorer behöver inget av det knep. Tre lindningar med 120 graders mellanrum skapar ett fält med konstant storlek som roterar med synkron hastighet, så start är inneboende, vridmomentet är jämnt och det finns ingen kondensator att misslyckas i fältet. Om du vill ha en detaljerad bild av den rotationen, se hur en trefasmotor fungerar .
Trefas fraktionerad hästkraftsmotor med premiumeffektivitet Trefas motor med 48–56 ramar, ODP IP23-kapsling och ingen startkondensator; vy för lätta industridrifter. Visa produkt → Trefasmotorer med fraktionerad hästkraft är den tydligaste demonstrationen: samma axeleffekt, mindre ram, högre startmoment och ingen startkondensator någonstans i materiallistan.
Enfas eller trefas: vad fysiken kostar dig
Om trefaseffekt är tillgänglig vid installationen är en trefasmotor nästan alltid det bättre tekniska valet - mindre ram, högre startmoment, lägre ström per hästkraft och märkbart mindre vibrationer.
| Karakteristiskt | Enfas | Trefas |
|---|---|---|
| Startmoment | Beror helt på lindningsdesign och kondensatorstorlek; kan vara stark men är aldrig enhetlig | Inneboende och konsekvent, vanligtvis 150-200 % av nominellt vridmoment |
| Startström | Hög inrush, förvärras av kondensatoromkoppling | Hög men förutsägbar, vanligtvis 6-8 gånger märkström |
| Ramstorlek för lika HP | Större eftersom det pulserande fältet slösar bort aktivt material | Mindre och lättare med samma betyg |
| Vibrationer och buller | Dubbellinjefrekvenspulsering är inbyggd i designen | Roterande fält med konstant magnitud, mycket jämnare |
| Effektivitetstak | Lägre och premium effektivitet är svårare att certifiera | Högre; IE2- och IE3-banden är rutinmässigt möjliga att uppnå |
| Fältunderhåll | Kondensatorer, brytare och reläer är slitageartiklar | Färre förbrukningsdelar, längre serviceintervall |
Där fysiken förvandlas till värme: förluster och effektivitet
Inte all elektrisk ingång blir axelkraft, och bristen är inte en förlust utan fyra familjer som beter sig olika när belastning och hastighet ändras.
De fyra förlustfamiljerna
- Statorkopparförlust (I²R) — proportionell mot strömmen i kvadrat, så den klättrar brant med belastning och med eventuellt spänningsunderskott.
- Rotorkopparförlust — proportionell mot slirning, vilket är anledningen till att en överbelastad motor värms upp snabbare än dess nuvarande avläsning antyder.
- Järnförlust — Hysteres och virvelströmmar i kärnan, ungefär konstant när motorn är spänningssatt, även utan belastning.
- Mekanisk förlust — lagerfriktion och slingor, små men alltid närvarande och känsliga för smörjning och ventilation.
- Förlust av lös belastning — läckageflöde och harmoniska effekter som är besvärliga att beräkna och lätta att underskatta.
Effektivitet är axeleffekt dividerat med ingående effekt, så var och en av dessa förluster är en direkt skatt. Det förklarar också en verklig designavvägning: en motor med premiumeffektivitet är inte en standardmotor med bättre färg. Den använder vanligtvis mer aktivt material - en längre kärna, mer koppar, elektriskt stål med lägre förlust och ett tätare luftgap - just för att attackera dessa förluster.

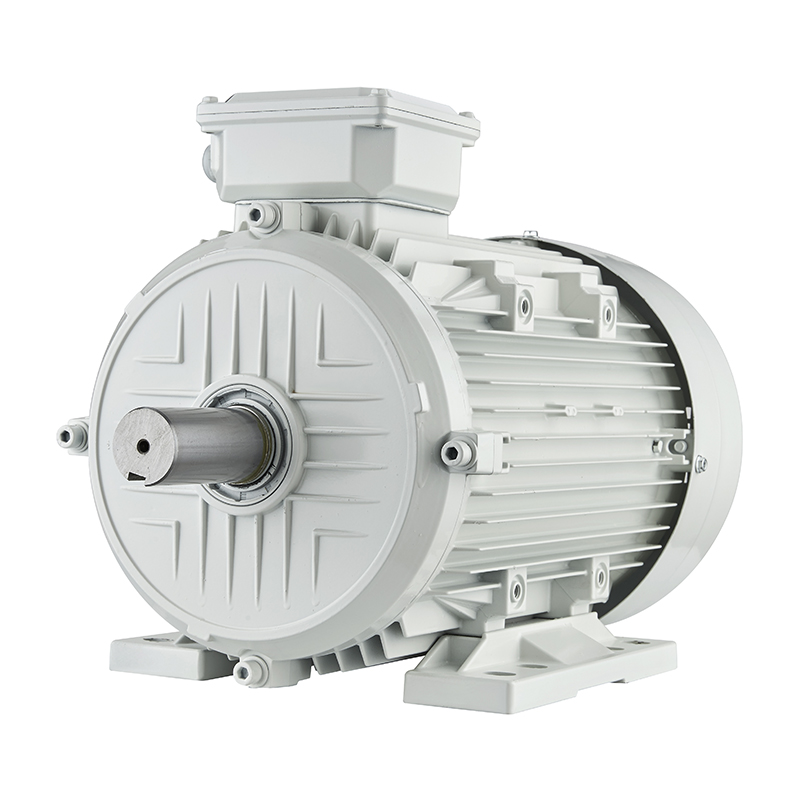

IEC IE3 Premium Efficiency Motor Series IEC IE3 premiumeffektiv motorserie från 0,75–37 kW, 2/4/6-polig, TEFC IP55; se för minskade förluster under maskinens livslängd. Visa produkt → Det är resonemanget bakom IEC IE3 premium effektivitetsdesigner: det extra materialet betalas av minskade förluster under maskinens livslängd, inte genom ett marknadsföringsanspråk.
Temperaturen är där detta blir dyrt. Isoleringssystem är klassade för en maximal hotspot-temperatur, och en allmänt använd tumregel är att isoleringens livslängd ungefär halveras för varje 10 °C av ihållande drift över den nominella gränsen. Två motorer med samma typskylt hästkrafter kan därför ha väldigt olika livslängd om den ena sitter på 1,05 servicefaktor kontinuerligt och den andra går på tomgång på halv last.
Fem missuppfattningar om fysik som orsakar dåliga motoriska val
- "En större motor är alltid säkrare." En överdimensionerad motor körs med mycket låg slirning och låg effektfaktor och drar magnetiseringsström som den aldrig omvandlar till arbete. Resultatet är en varmare, bullrigare och mindre effektiv installation.
- "Fler hästkrafter betyder automatiskt mer startmoment." Startmomentet bestäms av rotorns design och lindningsarrangemang, inte enbart av antalet hästkrafter.
- "Matningsspänningen spelar knappt någon roll, eftersom motorn drar vad den behöver." Lägre spänning betyder mer ström för samma vridmoment, och det underskottet förvandlas direkt till kopparförlust och värme.
- "Slir betyder att motorn går sönder." Slip är den normala mekanismen som låter ström flyta. Bara glida bortom märkskyltens värde signalerar överbelastning.
- "Effektivitet påverkar bara elräkningen." Förluster uppträder som värme, och värme är det som förkortar isoleringens livslängd, lagerfettets livslängd och i slutändan hela maskinen.
Vanliga frågor: Elmotorfysik i dag-till-dag val
Varför drar en motor sex till åtta gånger sin märkström vid start?
Vid stillastående rör sig inte rotorn, så tillbaka EMF är noll och det enda som begränsar strömmen är lindningsimpedansen, som är liten. När rotorn accelererar stiger tillbaka EMF och strömmen faller mot löpvärdet. Det är därför en motor tar mycket längre tid att lösa ut en termisk överbelastning än en magnetisk brytare - och varför mjukstartare och kondensatorstarter finns.
Spelar effektfaktorn någon roll om jag faktureras i kilowatt?
Effektfaktor berättar hur mycket av strömmen som gör användbart arbete. En låg effektfaktor innebär att samma axelutgång kräver mer ström, vilket innebär mer I²R-förlust och ett större lednings- och ställverksbehov. Verktygen straffar det ofta direkt, och själva motorn går varmare oavsett.
Kan en 60 Hz motor köras på 50 Hz?
Volt per hertz är det styrande förhållandet. Att minska frekvensen utan att minska spänningen pressar kärnan proportionellt mot mättnad, och motorn drar överdriven magnetiseringsström och överhettas. Om både spänning och frekvens faller samtidigt går motorn långsammare och svalare men producerar mindre hästkrafter.
Vad betyder en 1,15 servicefaktor rent fysiskt?
Det betyder att isoleringen och den magnetiska kretsen kan tolerera ungefär 15 procent över märkeffekten utan att överskrida deras termiska gränser, förutsatt märkspänning, höjd och omgivningstemperatur. Det är en marginal för enstaka toppar eller ovanliga förhållanden, inte en permanent licens att köra motorn på 115 procent.
Är en 4-polig motor alltid bättre än en 2-polig motor?
Nej. Tvåpoliga motorer är lättare och billigare per hästkraft men går snabbare, sliter lager tidigare och bullrar mer. Fyrpoliga motorer erbjuder en bättre balans mellan hastighet, vridmoment och mekanisk livslängd, vilket är anledningen till att de dominerar generella industriella applikationer.
Viktiga takeaways
- Vridmoment kommer från Lorentz-kraften; hastigheten kommer från balansen mellan matningsspänning och bakåt-EMK.
- Slip är funktionellt, inget fel. Använd den som en belastningsindikator mot märkskyltens värde.
- Enfasmotorer behöver fasdelning för att starta; trefasmotorer startar i sig och går mjukare.
- Effektivitet är summan av koppar-, järn-, mekaniska och ströförluster – genom att minska dem kostar aktivt material i förväg och betalar tillbaka i värme och liv.
- Underdimensionerade ledare, låg spänning och överbelastade servicefaktorer når alla samma destination: för hög lindningstemperatur.
Att dimensionera en motorbrunn innebär att läsa fysiken snarare än hästkraftsetiketten. Om du vill jämföra konkreta konstruktioner mot dessa principer, WAYLEAD motorområde täcker enfas- och trefasmaskiner från 1/10 till 20 hk i NEMA 48 till 250 ramar, så skillnaderna i vridmoment, slirning och effektivitet som beskrivs här kan kontrolleras mot verkliga datablad snarare än teorin ensam.
