Kort svar: en enfasmotor kan köras från en trefasförsörjning, men endast när den matas med en fasledare plus nollpunkten vid den spänning som är stämplad på dess märkskylt. Den kan aldrig använda alla tre faserna samtidigt; den tredje ledaren förblir helt enkelt oanvänd. Om systemet inte har någon nol, eller om den tillgängliga spänningen inte stämmer överens med märkskylten, kommer motorn antingen att vägra starta eller överhettas och misslyckas.
Det är svaret i två meningar. Det som följer förklarar varför, visar vad varje vanlig trefasförsörjning faktiskt levererar, och täcker den omvända frågan som de flesta människor verkligen frågar: hur man kör en trefasmotor när enfas ström är allt du har.
Varför en enfasmotor inte kan använda alla tre faserna
En enfasmotor har två matningsterminaler. Inuti ramen sitter en huvudlindning, vanligtvis en hjälplindning eller startlindning, och en kondensator eller centrifugalomkopplare som släpper ut hjälplindningen när rotorn når hastighet. Startschemat antar en sinusformad spänning applicerad över två punkter.
En trefasförsörjning är gjord av tre ledare vars spänningar sitter 120 elektriska grader från varandra. En enhet med två terminaler kan bara överbrygga två av dessa punkter, antingen fas till fas eller fas till neutral. På grund av det är de verkliga frågorna smalare än rubrikfrågan:
- Spänningsmatchning: motsvarar den tillgängliga enfasiga spänningen motorns märkskyltvärde?
- Neutral väg: i ett fyrtrådssystem, finns en nolla vid motorn och dimensionerad för motorström?
- Startström: kan grenen hantera tre till fem gånger löpande ström som dras under en bråkdel av en sekund vid varje start?
Vad varje trefasförsörjning faktiskt levererar
"Tre-fas" är inte en spänning, och det är där de flesta misstag börjar. Tabellen nedan listar de system du möter i Nordamerika, Europa och exportmarknader, och vad en enfasmotor ser på var och en av dem.
| Försörjningssystem | Fas-till-fas | Fas-till-neutral | Kan en 230 V enfasmotor köras? |
|---|---|---|---|
| 120/208 V wye, 4-ledare | 208 V | 120 V | Nej, 120 V är långt under märkskyltens klassificering |
| 277/480 V wye, 4-ledare | 480 V | 277 V | Nej, 277 V överhettar en 230 V-lindning |
| 400/230 V wye, 4-ledare (IEC) | 400 V | 230 V | Ja, fas till neutral, precis som designad |
| 240 V delta, 3-ledare | 240 V | Inga | Ja, rad till rad, om motorn är klassad 240 V |
| 240 V delta med högt ben, 4-ledare | 240 V | 120 V på två ben, 208 V på det höga benet | Nej för 230 V; endast 120 V-motorer passar belysningsbenen |
En 230 V-motor tolererar ungefär plus minus 10 procent, alltså cirka 207 V till 253 V. Utanför det bandet är en återspolning eller ett byte nästa steg.
Där skadan vanligtvis inträffar
Tre felmönster står för nästan varje servicesamtal om detta ämne.
Linje-till-linje-anslutning vid fel spänning
En 230 V-motor som landar över två linjer i ett 400 V-system ser 400 V. Isolationsspänningen stiger omedelbart, körkondensatorn misslyckas vanligtvis först, och lindningen följer ofta inom några minuter.
Ingen neutral eller underdimensionerad
Tretrådiga deltasystem har ingen neutral alls, så det finns ingen enfasig väg tillgänglig vid maskinen. I fyrtrådssystem är nollan ibland en tunn styrledare som aldrig var avsedd att bära motorström. Den måste dimensioneras till grenkretsen, inte till en pilotlampa.
Att driva en enfasmotor från en trefas VFD
En standarddrivenhet med trefasutgång kan inte köra en kondensatorstartmotor. Den pulsade utgången arbetar mot kondensatorn och centrifugalomkopplaren, och hjälplindningen är inte positionerad för att acceptera ett syntetiskt roterande fält. Frekvensomriktare med en dedikerad enfasutgång finns, men startkretsen måste omarbetas med den inblandade motorleverantören, inte improviseras på plats.
Den omvända frågan: Köra en trefasmotor på enfasström
De flesta som söker det här ämnet möter faktiskt det motsatta problemet: en trefasmotor på plats med endast enfasström tillgänglig. Det korta svaret är detsamma i andan, koppla det aldrig direkt.
Sätt en trefasmotor på en enfasledning och det finns inget roterande magnetfält. Rotorn sitter stilla, motorn surrar, strömmen stiger mot låst rotornivå och överbelastningen löser ut eller lindningen brinner. Varje fungerande metod nedan skapar den saknade tredje fasen på konstgjord väg.
| Metod | Hur det fungerar | Användbar kraft | Passar bäst till |
|---|---|---|---|
| Direkt anslutning | Endast två avledningar, inget roterande fält | Inga | Aldrig, detta förstör motorn |
| Statisk fasomvandlare | Kondensatorer skapar en start- och körfas | Cirka 50 till 60 procent av namnskylten | Lätt, enstaka belastning utan hård start |
| Roterande fasomvandlare | En tomgångsmotor genererar den tredje fasen | Närmare 100 procent | Butiker med flera maskiner som behöver rejält startmoment |
| VFD med enfasig ingång | Likriktare och växelriktare syntetiserar tre faser | Cirka 50 procent om de inte är överdimensionerade | En motor som också behöver varvtalskontroll |
| Byt ut mot en enfasmotor | Matchar motorn till strömförsörjningen | 100 procent av det nya betyget | Laddar upp till ungefär 3 hk vid 230 V |
Två siffror avgör om konvertering är värt besväret. Standard fulllastströmtabeller sätter en 230 V enfasmotor på cirka 8 A för 1 HP, 17 A för 3 HP och 28 A för 5 HP, med en startökning tre till fem gånger högre. Och när en VFD matas från enfas, koncentreras inströmmen till färre enheter, så frekvensomriktaren måste dimensioneras för ungefär två gånger motorströmmen för att hålla likriktaren och DC-bussen inom sina märkvärden.
Enfas eller trefas: vad som faktiskt förändras
När båda leveranserna är tillgängliga kommer beslutet ner på fem mätbara skillnader.
- Startmoment: en trefasmotor utvecklar ungefär 200 till 300 procent av full belastningsmoment vid start; en kondensatorstart enfasmotor klarar cirka 150 till 200 procent, och en permanent delad kondensatordesign mycket mindre.
- Ström per hästkraft: trefasmaskiner drar ungefär hälften av strömmen från en enfasmotor med samma kapacitet, så kablar, kontaktorer och överbelastningar är mindre och billigare.
- Effektivitet och effektfaktor: båda körs högre på trefas, varför premiumeffektivitetsprogram skrivs runt dem.
- Ramstorlek: för samma hästkrafter är en enfasmotor vanligtvis en eller två ramstorlekar större och märkbart tyngre.
- Praktiskt tak: över cirka 3 HP slutar enfasalternativet att vara meningsfullt på grund av startström och ledarstorlek. En mer utförlig jämförelse av konstruktion och prestanda täcks in vår uppdelning av enfas- och trefasmotorskillnader .
En checklista innan du kopplar något
- Fotografera namnskylten: spänning, fas, frekvens, hästkrafter, fulllastförstärkare och servicefaktor.
- Mät matningen vid anslutningspunkten med en sann RMS-mätare, både fas-till-fas och fas-till-neutral, helst under belastning.
- Bekräfta att nollan finns och matchar grenkretsens klassificering.
- Kontrollera att kontaktorn och överbelastningsreläet passar motorströmmen och arbetscykeln.
- Inspektera kondensatorerna och kontrollera att centrifugalomkopplaren rör sig fritt innan du återanvänder en gammal motor.
- Bekräfta rotationen innan du kopplar ihop den drivna utrustningen och anpassa höljet till damm, spolning eller utomhusförhållanden.
Matcha motorn till det utbud du har
Om matningen är 230 V enfas och belastningen håller sig under cirka 3 HP, är en helt sluten kondensatorstart- och körmotor vanligtvis det enklaste svaret, och den undviker konverteringsutrustning helt och hållet.
Enfas helt sluten kondensator Startkör motor Sevärd för 230 V enfasbelastningar under cirka 3 hk, och erbjuder ett helt sluten kondensatorstart- och köralternativ som undviker konverteringsutrustning. Visa produkt → Där trefaseffekt redan finns i byggnaden, gör en trefasmaskin av högsta kvalitet i en 48 eller 56 ram samma jobb med lägre ström, bättre startmoment och längre livslängd.
Tre-fas fraktionerad hästkraftsmotor med premiumeffektivitet Värd att se där trefasström är tillgänglig, denna 48–56 ramar av högsta effektivitetsmotorn passar lätta industriella belastningar med lägre ström och längre livslängd. Visa produkt → Om den drivna utrustningen behöver variabel hastighet men endast enfaseffekt är tillgänglig, kringgår en EC-motor hela omvandlingsproblemet, eftersom elektroniken hanterar kommutering och själva motorn inte har någon startkondensator eller centrifugalomkopplare att slåss med en drivenhet.

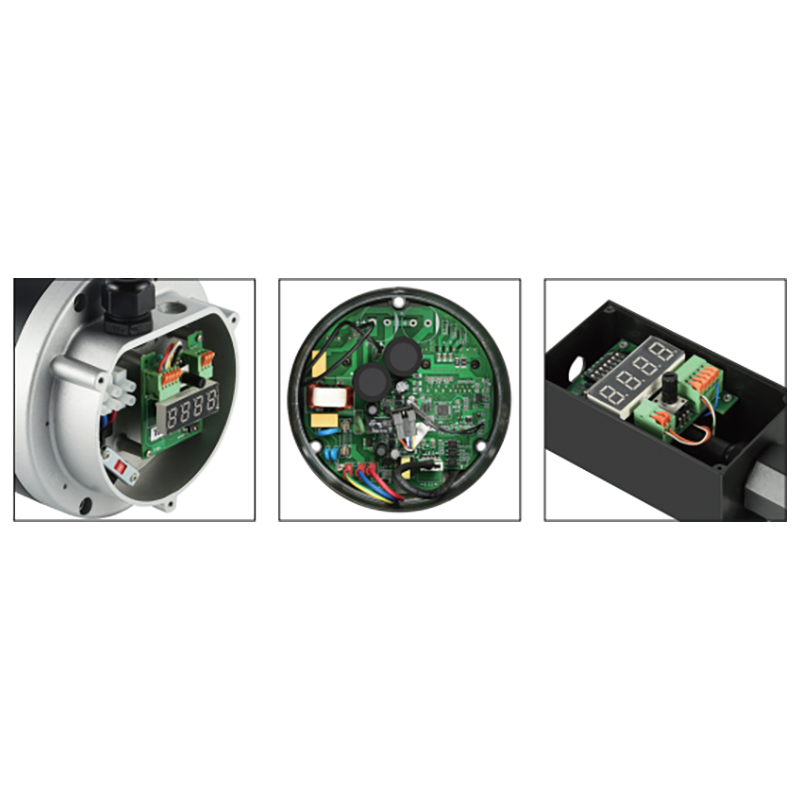

NEMA Frame EC-motor för enfas utrustning med variabel hastighet Värd att se för utrustning med variabel hastighet på enfasström, denna NEMA 48-ram EC-motor undviker startkondensatorer och centrifugalomkopplare medan den hanterar kommutering elektroniskt. Visa produkt → Ramstorlekar, kapslingstyper och effektivitetsnivåer måste passa ihop som en uppsättning, vilket är lättare när en leverantör täcker både enfasiga och trefasiga familjer. VÄGLED bygger NEMA- och IEC-konstruktioner från 48 till 250 ramar, i droppsäker, helt innesluten och TENV-konstruktion, så att samma belastning kan matchas till vilken försörjning som platsen faktiskt har.
Vanliga frågor
Kan en enfasmotor köras på två ledningar i en trefasmatning?
Ja, förutsatt att linje-till-linje-spänningen är lika med märkskyltens klassificering. En 240 V motor på ett 240 V deltasystem är en normal installation. Det är fortfarande enfas ström, och den tredje linjen går oanvänd.
Vad händer om jag ansluter en 230 V enfasmotor till en 400 V-matning?
Lindningen ser ungefär 74 procent överspänning. Magnetiseringsströmmen stiger brant, kondensatorn överbelastas och lindningen överhettas inom några minuter. Resultatet är vanligtvis en bränd löplindning och en utbuktande kondensator.
Kan en VFD köra en enfasmotor från en trefasförsörjning?
En standard trefasutgångsenhet kan inte. Enfas utgångsdrifter finns, men startkondensatorn och centrifugalomkopplaren måste omarbetas och motorn måste tolerera växelriktarens vågform. För de flesta eftermonteringar är det billigare att byta ut motorn än att anpassa den.
Hur stor kan en enfasmotor vara innan trefas är det bättre valet?
Kondensatorstartade enfasmotorer är lättillgängliga upp till cirka 3 hk, och ibland 5 hk, vid 230 V. Fulllastströmmen i de storlekarna, 17 A respektive 28 A, plus en startstöt tre till fem gånger högre, gör vanligtvis trefas till det praktiska valet över 2 till 3 hk.
Regeln som håller det här enkelt: matcha motorn med den försörjning du har, snarare än att tvinga en motor på en försörjning den aldrig var designad för. Läs märkskylten, mät spänningsfas till noll och fas till fas, bekräfta nollan och kontrollera startströmmen mot grenskyddet. När någon av dessa fyra kontroller misslyckas, är svaret en annan motor, inte en annan anslutning.
