Att välja mellan a vertikal motor , a enfasmotor , och en trefasmotor är ett av de mest följdriktiga besluten vid val av industriell utrustning — och att göra fel kan innebära slöseri med energi, för tidigt fel och kostsamma stillestånd. Det korta svaret: vertikal motors definieras av sin monteringsorientering och används i applikationer som pumpar och kyltorn; enfasmotorer passar lågeffektsbostäder och lätt kommersiell användning; och trefasmotors leverera överlägsen effektivitet och vridmoment för tung industriell verksamhet. För att förstå nyanserna hos var och en krävs dock en närmare titt på design, prestandadata, kostnader och verkliga användningsfall.
Vad är en vertikal motor och varför spelar orientering roll?
A vertikal motor är inte bara en standardmotor vriden på sidan - det är en helt specialkonstruerad maskin designad för att arbeta med axeln pekande nedåt (eller uppåt i vissa konfigurationer). Orienteringen förändrar i grunden hur interna komponenter hanterar gravitation, smörjning och dragkraftsbelastningar, vilket gör horisontella motorer från hyllan till olämpliga substitut.
Den mest kritiska mekaniska skillnaden är axiallagerkonstruktionen. I en vertikal motor , rotorenheten – tillsammans med den bifogade pumpaxeln, pumphjulet och eventuell vätskepelare ovanför den – utövar en kontinuerlig nedåtgående kraft. Standard horisontella motorlager är inte konstruerade för att absorbera denna axiella belastning. Vertikala motorer har därför axiallager som är klassade för tusentals pund nedåtgående kraft, vanligtvis med vinkelkontakt eller koniska rullagerkonfigurationer.
Viktiga designegenskaper hos vertikala motorer
Vertikala motorer delar flera specialiserade designegenskaper som skiljer dem från sina horisontella motsvarigheter:
- Tryckbärande kapacitet: Konstruerad för att hantera både uppåtgående och nedåtgående krafter, ofta klassade från 500 lbf upp till 50 000 lbf i stora pumpdrivna motorer.
- Alternativ för ihålig axel eller solid axel: Med vertikala motorer med ihålig axel kan pumpaxeln passera genom motorn, vilket förenklar koppling och inriktning. Detta är den vanligaste konfigurationen i kommunala vatten- och avloppspumpstationer.
- NEMA P-bas eller C-face monteringsflänsar: Standardiserade flänsar säkerställer att motorn bultar direkt på pumphuvudet, vilket eliminerar behovet av en separat bottenplatta eller kopplingsskydd.
- IP55 eller IP65 kapslingsklasser: Eftersom vertikala motorer ofta installeras utomhus eller i våta pumpgropar, är inträngningsskydd på hög nivå standard.
- Förbättrad ventilation: Kylluft måste strömma uppåt mot tyngdkraften; vertikala motorer har omdesignade fläktenheter och kanalbanor för att förhindra heta fläckar i statorn.
Typiska tillämpningar av vertikala motorer
Vertikala motorer dominerar applikationer där en vertikal axel är mekaniskt nödvändig:
- Djupbrunnsturbinpumpar för kommunal vattenförsörjning (effektområde: 5 hk till 4 000 hk)
- Kyltornsfläktar och inducerade dragfläktar i VVS-system
- Vertikala inline pumpdrivrutiner för industriella processslingor
- Bevattningspumpstationer i jordbrukssektorer
- Kondensat- och pannmatningspumpar i kraftproduktionsanläggningar
Enfasmotor: arbetshästen för bostäder och lätta kommersiella miljöer
A enfasmotor drivs med enfas växelström (120V eller 240V i Nordamerika, 230V i större delen av Europa) och är det dominerande valet för applikationer med fraktionerad till små integrerade hästkrafter - vanligtvis under 5 HP. Dess utbredda användning härrör från den universella tillgängligheten av enfaskraft i hem, gårdar och småföretag, inte från överlägsen teknisk prestanda.
Till skillnad från trefasmotors , a enfasmotor kan inte enbart starta från en enfasförsörjning. En enfas växelström producerar ett pulserande - snarare än roterande - magnetfält, som inte ger något nettostartmoment i sig. Tillverkare löser detta med hjälpstartmekanismer, som ger upphov till de stora undertyperna av enfasmotorer.
Typer av enfasmotorer
- Kondensator-starta induktionskörning (CSIR): Använder en startkondensator (vanligtvis 100–400 µF) för att skapa en fasförskjutning i hjälplindningen, vilket ger tillräckligt med startmoment (200–350 % av fulllastmomentet) för kompressorer och pumpar. Kondensatorn kopplas bort med en centrifugalomkopplare när motorn når ~75% av nominell hastighet.
- Kondensator-start kondensator-körning (CSCR): Lägger till en driftskondensator för att bibehålla ett nästan tvåfasigt tillstånd under drift, vilket förbättrar effektfaktorn och effektiviteten med 5–10 % jämfört med CSIR-motorer. Vanligt i luftkonditionering och kylskåp.
- Delad fas (motstånd-start): Hjälplindningen har högre motstånd och lägre induktans än huvudlindningen, vilket skapar en blygsam fasförskjutning. Startmomentet är lägre (100–175 % FLT) och startströmmen är hög (600–800 % FLT). Lämplig för fläktar, fläktar och små apparater med lättstartade laddningar.
- Permanent Split Capacitor (PSC): En engångskondensator förblir i kretsen hela tiden. Denna design ger lågt startmoment men fungerar tyst och effektivt, vilket gör den till förstahandsvalet för direktdrivna HVAC-fläktmotorer och små cirkulatorer.
- Shaded Pole Motor: Den enklaste och billigaste enfasmotorn; skuggspolar skapar ett fördröjt magnetiskt flöde i en del av varje pol. Mycket lågt startmoment och verkningsgrad (15–35%). Används i lätta applikationer: små fläktar, skrivbordsfläktar, apparater.
Trefasmotor: ryggraden i industriell kraft
Den trefasmotor är den mest effektiva, pålitliga och kostnadseffektiva elmotortypen för industriell användning. Den är självstartande, producerar jämnt kontinuerligt vridmoment och uppnår fulllasteffektivitet på 92–97 % i moderna premium-effektivitetsdesigner – avsevärt bättre än enfasmotorer med samma effekt.
Trefas växelström ger tre överlappande spänningsvågformer, var och en förskjuten med 120°. När den appliceras på statorlindningarna av en trefasmotor , producerar de ett kontinuerligt roterande magnetfält som inducerar en rotorström och genererar vridmoment - utan någon extra startlindning, kondensator eller centrifugalomkopplare. Denna enkelhet leder direkt till lägre tillverkningskostnader, lägre underhåll och längre livslängd.
Varför trefasmotorer dominerar industrin
- Högre effektivitet: Trefasmotorerna IE3 (Premium Efficiency) och IE4 (Super Premium Efficiency) uppnår fulllasteffektivitet över 95 % vid 30 hk, jämfört med 85–90 % för jämförbara enfaskonstruktioner.
- Effekttäthet: En trefasmotor producerar 150 % mer effekt per kilogram koppar och järn jämfört med en motsvarande enfasmotor.
- Jämn vridmomentleverans: Trefaseffekt producerar konstant momentan effekt, vilket eliminerar de vridmomentpulseringar som finns i enfassystem (som toppar två gånger per cykel). Detta minskar vibrationer, buller och mekanisk belastning på driven utrustning.
- Brett effektområde: Tillgänglig från fraktionerad HP till 50 000 HP, vilket gör trefasmotors lämplig för alla skala av industriell verksamhet.
- Enkel hastighetskontroll: Variable Frequency Drives (VFD) paras sömlöst med trefasa induktionsmotorer, vilket möjliggör 20–60 % energibesparing i applikationer med variabel belastning som pumpar, fläktar och kompressorer.

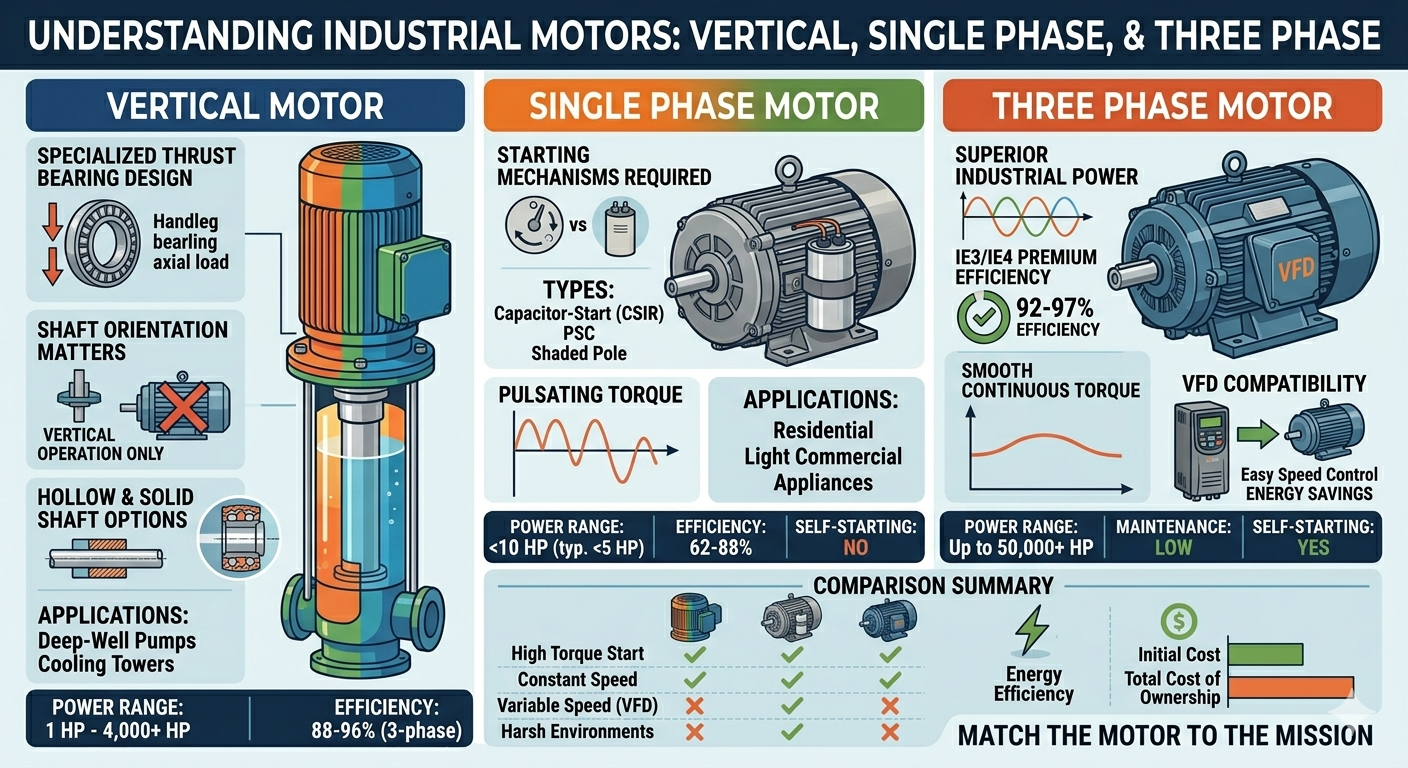

Omfattande jämförelse: Vertikal motor vs. enfasmotor vs. trefasmotor
Den table below provides a direct side-by-side comparison across the most important selection criteria:
| Parameter | Vertikal motor | Enfasmotor | Trefasmotor |
|---|---|---|---|
| Monteringsorientering | Vertikal (skaft ner eller axel upp) | Horisontell (vanligtvis) | Horisontell eller vertikal |
| Strömförsörjning | 1-fas eller 3-fas | Enfas (120V/240V) | Trefas (208–690V) |
| Typiskt effektområde | 1 hk – 4 000 hk | 1/20 hk – 10 hk | 0,25 hk – 50 000 hk |
| Full belastningseffektivitet | 88–96 % (3-fas version) | 62–88 % | 85–97 % |
| Självstartande | Ja (med 3-fas matning) | Nej (kräver starthjälp) | Ja |
| Vridmomentjämnhet | Smidig (3-fas) | Pulserande | Smidig (konstant) |
| Trycklager | Specialiserade tunga | Standard radiell | Standard radiell |
| VFD-kompatibilitet | Ja (3-phase version) | Begränsad / rekommenderas inte | Utmärkt |
| Underhållskomplexitet | Måttlig–hög | Låg–måttlig | Låg |
| Initial kostnad (relativ) | Hög | Låg | Medium |
| Primära applikationer | Djupbrunnspumpar, kyltorn | Vitvaror, små VVS, verktyg | Industri, kompressorer, transportörer |
Tabell 1: Teknisk och kommersiell jämförelse sida vid sida av vertikal motor, enfasmotor och trefasmotor över 11 viktiga urvalskriterier.
Energiförbrukning och total ägandekostnad: Siffrorna berättar historien
Effektivitetsskillnader mellan motortyper översätts direkt till driftskostnader. Tänk på ett exempel från verkligheten: en 5 HP (3,73 kW) pumpmotor som kör 6 000 timmar per år med en elpris på 0,12 USD/kWh.
| Motortyp | Effektivitet (%) | Ineffekt (kW) | Årlig energi (kWh) | Årlig kostnad (USD) |
|---|---|---|---|---|
| Enfasmotor (CSIR) | 82 % | 4.55 | 27 300 | $3 276 |
| Trefasmotor (IE2) | 90 % | 4.14 | 24,840 | 2 981 USD |
| Trefasmotor (IE3) | 93,6 % | 3.99 | 23 940 | $2 873 |
Tabell 2: Jämförelse av årlig energikostnad för en 5 HP pumpmotor som kör 6 000 timmar/år med 0,12 USD/kWh. IE3 trefasmotor sparar $403/år jämfört med en jämförbar enfasmotor.
Över en 10-årig livslängd, byte från en enfasmotor till en IE3 trefasmotor sparar ungefär 4 030 dollar bara i el — mer än inköpspriset för många motorer i denna storleksklass. När den skalas till en anläggning med 50 sådana motorer överstiger de årliga besparingarna $20 000.
Hur man väljer rätt motor: ett praktiskt beslutsramverk
Den correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Steg 1: Bedöm tillgänglig strömförsörjning
Om installationsplatsen endast har enfasström (vanlig i bostäder, lantgårdar och små butiksenheter), en enfasmotor är ofta det enda genomförbara alternativet utan kostsamma infrastrukturuppgraderingar. Om trefaskraft är tillgänglig - som det vanligtvis är i fabriker, kommersiella byggnader och kommunala anläggningar - a trefasmotor bör vara standardvalet för alla belastningar över 1 HP, vilket ger bättre effektivitet och lägre långsiktiga kostnader.
Steg 2: Bestäm axelorienteringskrav
Om den drivna utrustningen (pump, fläkt, omrörare) kräver en vertikal axel, en specialbyggd vertikal motor är obligatoriskt. Ett försök att använda en vanlig horisontell motor i vertikal orientering ogiltigförklarar garantierna, kompromissar med lagersmörjningen och förkortar livslängden dramatiskt. Lageroljebadet i en horisontell motor är inte kalibrerat för vertikal drift - olja kommer att samlas i botten och svälter ut det övre lagret.
Steg 3: Matcha motor till belastningsegenskaper
- Höga startmomentbelastningar (kompressorer, transportörer med tung last): Använd en trefasmotor med Design B eller Design C vridmomentegenskaper, eller en CSIR enfasmotor om endast enfasström är tillgänglig.
- Laster med variabel hastighet (pumpar, fläktar, fläktar): A trefasmotor ihopkopplad med en VFD är den optimala lösningen. Enfas VFD finns men är mindre effektiva och mindre tillförlitliga.
- Kontinuerlig 24/7 drift: Prioritera alltid IE3 eller högre trefasmotors ; energibesparingen motiverar premiepriset inom 12–24 månader.
- Intermittenta arbetscykler (små apparater, elverktyg): A enfasmotor är tillräckligt och mer ekonomiskt.
Installations- och underhållsöverväganden
Bästa tillvägagångssätt för vertikal motorinstallation
Korrekt installation av en vertikal motor är avgörande för att uppnå den nominella livslängden. Viktiga steg inkluderar:
- Kontrollera att pumpens utloppshöjd är märkt för motorns vikt och dragkraft.
- Kontrollera axiallagrets förspänningsinställningar enligt tillverkarens specifikationsblad före start.
- Använd en kalibrerad momentnyckel på alla monteringsbultar; ojämna flänsar orsakar vibrationer och lagerförskjutning.
- Fettsmorda lager bör eftersmörjas med 2 000–4 000 timmars intervall; oljesmorda konstruktioner kräver kvartalsvisa oljenivåkontroller.
- Utför vibrationsanalys vid idrifttagning för att fastställa en baslinje – alla avläsningar över 0,1 tum/s (hastighet) vid lagerhuset kräver undersökning.
Enfas motorunderhållstips
Den centrifugal switch and capacitors in a enfasmotor är de primära felpunkterna. Underhållsrutiner bör inkludera:
- Inspektera centrifugalbrytarens kontakter årligen för slitage och kolavlagringar; byt ut om gropfrätningen överstiger 0,5 mm djup.
- Teststarta och köra kondensatorer med en kapacitansmätare; byt ut om kapacitansen är mer än 10 % under det nominella värdet.
- Övervaka driftstemperaturen — a enfasmotor går varm (över klass B isoleringsgräns på 130°C) indikerar överbelastning, dålig ventilation eller en felaktig kondensator.
Trefasmotorunderhållstips
Den inherent simplicity of a trefasmotor innebär att underhåll i första hand är förebyggande:
- Utför isolationsmotstånd (megger) tester årligen; en frisk motor bör läsa över 100 MΩ vid 1 000 V DC.
- Kontrollera fasbalansen vid motorterminalerna — spänningsobalans som överstiger 1 % orsakar en oproportionerlig ökning av motorvärmen med 6–10 %.
- Smörj lager enligt tillverkarens scheman; översmörjning är lika skadligt som undersmörjning.
- Övervaka motorströmmen med en klämmätare vid varje serviceintervall; en gradvis strömökning signalerar ofta lagerslitage eller lindningsförsämring innan fullständigt fel.
Vanliga frågor (FAQ)
F1: Kan en vertikal motor användas horisontellt?
Nej. A vertikal motor får aldrig användas i horisontellt läge. Dess lagersystem, smörjbehållare och kylluftflöde är alla designade för vertikal drift. Att köra den horisontellt kommer att orsaka snabba lagerfel, oljeläckor och överhettning inom timmar eller dagar efter drift.
F2: Kan en enfasmotor konverteras för att köras på trefaseffekt?
Inte direkt. A enfasmotor har lindningar konstruerade för en fas. En fasomvandlare (roterande eller statisk) kan emellertid generera trefaseffekt från en enfasförsörjning, vilket möjliggör en trefasmotor att fungera där endast enfasström är tillgänglig — en mer praktisk lösning än den omvända.
F3: Varför håller trefasmotorer längre än enfasmotorer?
Trefasmotorer har inga kondensatorer, startomkopplare eller hjälplindningar - de komponenter som oftast går sönder enfasmotors . Det jämna, kontinuerliga vridmomentet minskar också mekanisk belastning på lager och lindningar. En välskött trefasmotor kan tillförlitligt fungera i 20–30 år, jämfört med 10–15 år för en jämförbar enfasenhet under liknande förhållanden.
F4: Vad betyder "ihålig axel" i en vertikal motor?
Ett ihåligt skaft vertikal motor har en rörformig rotoraxel med ett öppet mitthål som gör att pumppelarens axel kan passera helt genom motorn. Pumpaxeln är fäst vid motorrotorn via en justerbar huvudmutter i toppen av motorn, vilket eliminerar behovet av en extern axelkoppling. Denna design förenklar uppriktningen och minskar den totala höjden på pump-motorenheten.
F5: Är en enfasmotor lämplig för en brunnspump?
För jetpumpar med grunda brunnar och små dränkbara farkoster (under 1,5 HP), a enfasmotor är vanligt förekommande och helt adekvat. För djupbrunnsturbinpumpar som kräver mer än 5 hk — eller för alla pumpar i kommersiell eller kommunal miljö — en vertikal motor med en trefasmotor drivsystem rekommenderas starkt för tillförlitlighet och energieffektivitet.
F6: Vad är servicefaktorn i motorspecifikationer och skiljer den sig mellan motortyper?
Servicefaktor (SF) är en multiplikator som anger hur mycket över märkskyltens effekt en motor kan arbeta kontinuerligt utan att skadas. De flesta enfasmotors bära en SF på 1,25–1,35, medan standard trefasmotors är vanligtvis betygsatta SF 1,15. Vertikala motorer för pumpservice är i allmänhet specificerade till SF 1,0 till 1,15, eftersom deras axiallager är dimensionerade exakt för den nominella belastningen och lämnar mindre mekanisk marginal.
Slutsats: Matcha motorn till uppdraget
Denre is no universally "best" motor — only the right motor for a specific application. A vertikal motor är det enda korrekta valet när ett vertikalt axelgränssnitt krävs; ingen mängd tekniska lösningar gör en horisontell motor till ett säkert substitut. A enfasmotor förblir den praktiska och kostnadseffektiva lösningen för lågeffektapplikationer där endast enfasström är tillgänglig. Och a trefasmotor är det optimala valet för praktiskt taget alla industriella, kommersiella och tunga tillämpningar där trefaskraft är tillgänglig - erbjuder överlägsen effektivitet, lång livslängd, mjukt vridmoment och sömlös VFD-integration.
Den data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency trefasmotor återvinns många gånger om i energibesparingar. För anläggningar som vill minska driftskostnaderna och koldioxidavtrycket samtidigt, uppgradera åldrandet enfasmotorer till IE3 trefasmotors — där kraftinfrastrukturen tillåter — är en av de högsta investeringsinvesteringarna som finns tillgängliga inom industriell energiförvaltning.
